功能介紹

擰緊過程高速數字控制

● 扭力、轉速、轉角、篩選滑牙、假鎖等錯誤

豐富的輸入/輸出控制信號

● 啟動、停止、正反轉、擰緊完成、是否合格、出錯報警等

實時顯示主要數據

● 扭力值、角度、過程時間、是否合格等

穩定的數據采集器

● 實時進行數據采集、存儲，穩定且大容量 (可按需定制采集器對外輸出數據)

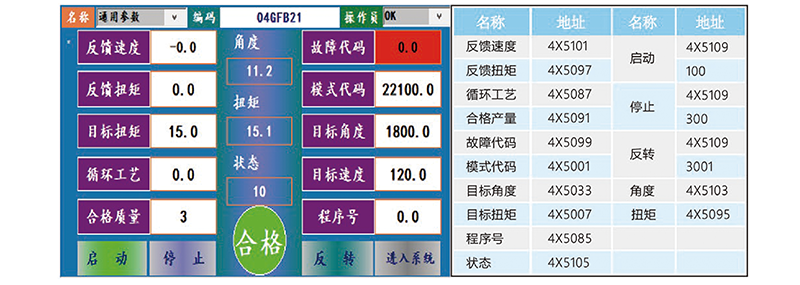

實時監測顯示

主要參數顯示及狀態反饋

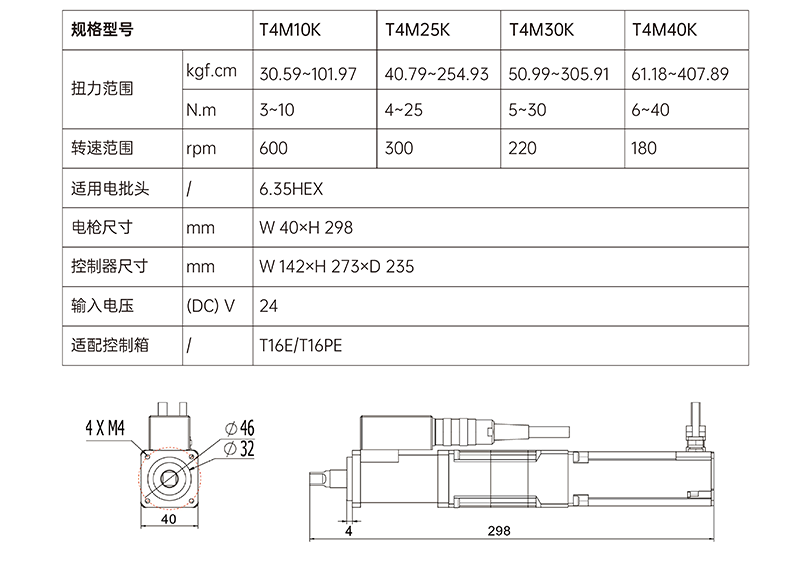

規格參數

01  擰緊參數設置

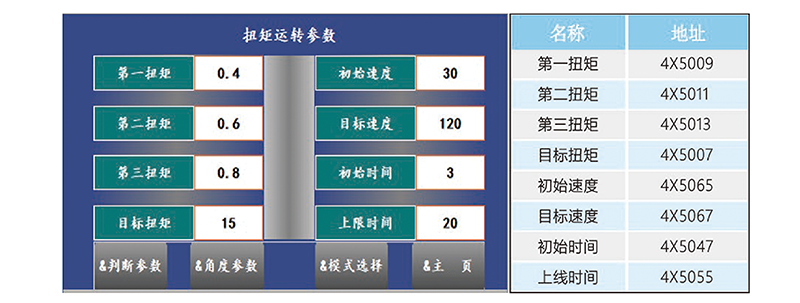

● 扭矩：規格內可設置序列一、二、三扭矩值，亦可同時設置目標扭矩、初始速度、目標速度、初始時間、上限時間等。

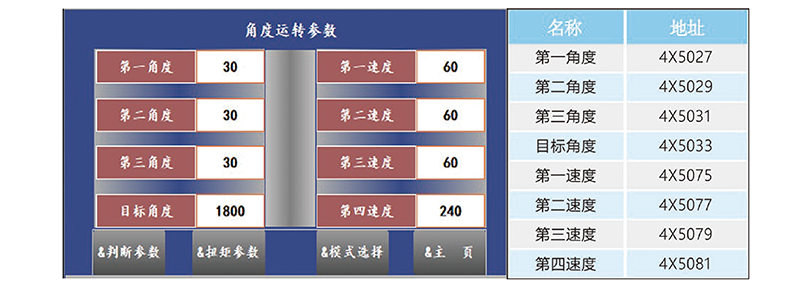

● 角度：規格內可設置序列一、二、三角度值，亦可同時設置目標角度以及對應角度執行時的速度參數。

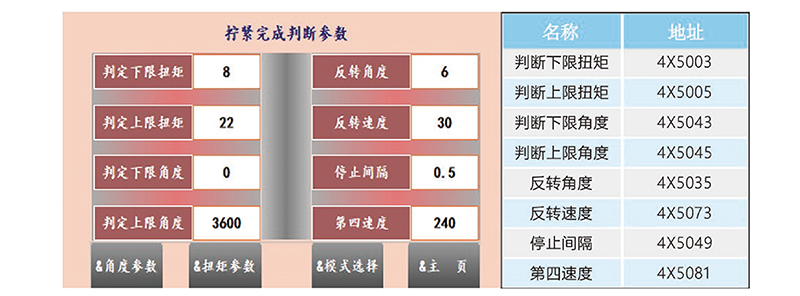

● 擰緊完成判斷：設置擰緊完成合格參數：上/下限扭矩、上/下限角度、反轉角度、反轉速度以及停止間隔時間，實時監控擰緊完成是否合格。

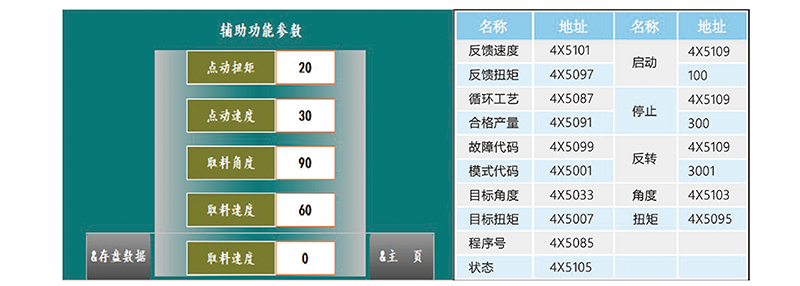

● 其他輔助功能：針對自動裝配，可設置其他輔助參數：點動扭矩、點動速度、取料角度、取料速度、循環工藝等。

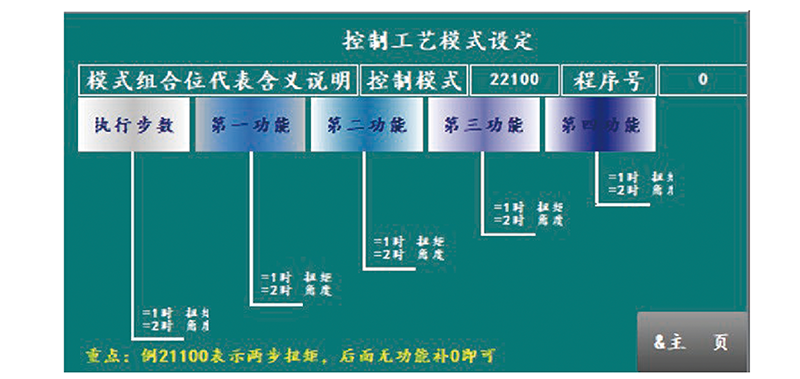

02  模式設置、程序號設置、軸校準修正

● 模式：可設置工藝模式下執行不同的工藝參數，滿足多種類的產品擰緊需求。

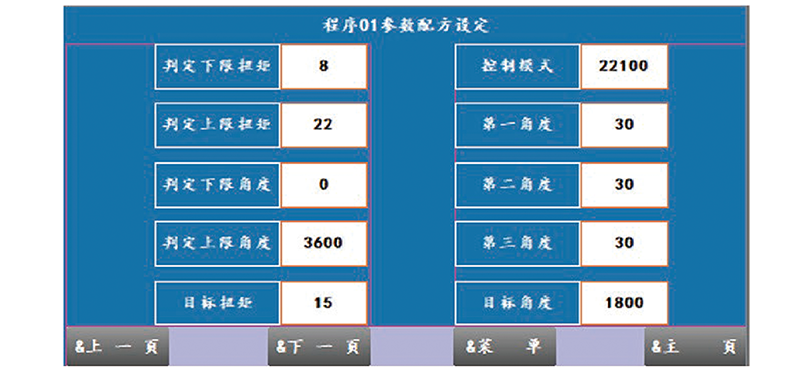

● 程序號：可設置1~20個程序號，根據作業需求設置不同的參數配方；所有配方參數存儲于顯示屏中，當收到程序號時指定的參數將傳送到控制器執行操作。

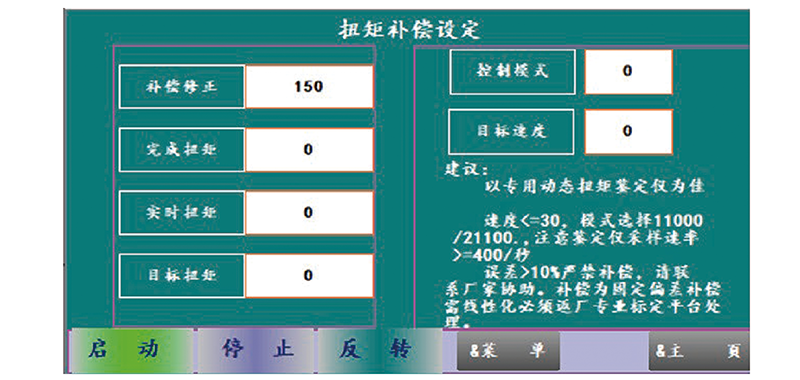

● 軸校準修正：軸使用一定周期后(半年/年)，可設置參數進行扭矩補償設定，使用專用動態扭矩校驗儀進行校準為佳。

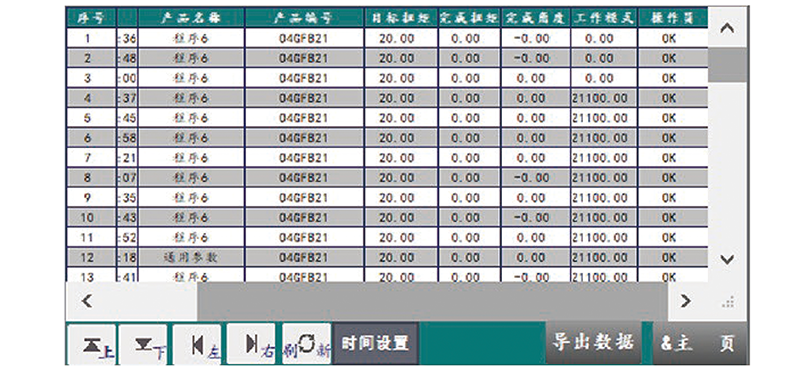

03  數據記錄可追溯

● 數據追溯：每次擰緊合格后，數據采集軟件實時采集、存儲數據，可設置時間范圍導出數據文件；可按需定制數據采集器，由ETHERNET口對外輸出數據。
